拖鏈電纜由哪些部分組成

拖鏈電纜的應用范圍隨著自動化技術的發展而日益廣泛，但仍然存在這樣一個問題，在選擇置入拖鏈的電線電纜時，究竟是選擇拖鏈專用電纜還是選擇普通軟電纜？之所以會出現這樣的疑問，還是對拖鏈電纜不甚了解。下面玖泰帶您看一看，什么是拖鏈電纜及拖鏈電纜的組成結構。oIF拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

拖鏈電纜定義

在設備單元需要來回移動的場合，為了防止電纜糾纏，磨損，拉脫，勾掛和散亂，常把電纜放入電纜拖鏈中，對電纜形成保護，并且電纜還能隨拖鏈實現來回移動，這種可以跟隨拖鏈進行來回移動而不易磨損的高柔性專用電纜便叫拖鏈電纜。oIF拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

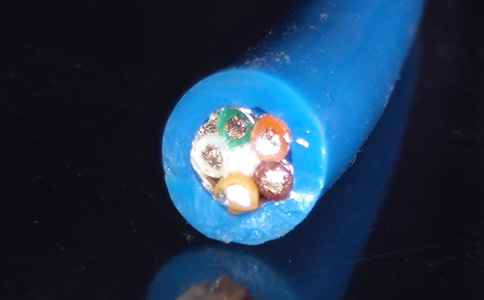

拖鏈電纜組成

1、導體結構：拖鏈電纜應該選擇zui具柔韌性的導體，通常導體越細線纜本身會更加柔軟；但是過細的導體組成的芯線容易斷，也會產生電纜纏繞現象。玖泰特種電纜提供的單根導線具有zui佳直徑，它有zui佳的抗拉能力。oIF拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

2、芯線絕緣：電纜內的絕緣材料不能彼此粘滯，而且絕緣層還需要支撐每股導線，因此只有在高壓成型的特種柔性PVC和進口PUR材料才能用于拖連的數百萬米電纜運動中。oIF拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

3、抗拉成纜：在電纜的中心依據芯數數量以及每根芯線交叉區域的空間里有一根真正的中心線填充，這種方法能有效的保護絞線結構防止絞線游離到電纜的中心區域。oIF拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

4、絞線結構：絞線必須以zui佳的交合節距繞在一個穩定的抗拉中心周?chē)?，并且該結構還必須按運動狀態設計。oIF拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

5、銅絲屏蔽：優化編織角度將屏蔽層緊緊的編織在線纜上，緊密的編織層具有抵抗強電子干擾的同時又具有抗扭力的作用。oIF拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

6、電纜護套：外護套必須是高柔性同時還具備有支撐功能，耐磨、耐油、耐彎曲、耐高/低溫、防水、防腐蝕等等。oIF拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

拖鏈用電線電纜的導體和材料都經過層層篩選，工藝不斷完善，導體、材料及工藝三者相輔相成，共同決定了玖泰拖鏈電纜的品質。oIF拖鏈電纜_聚氨酯卷筒電纜_高柔性電纜生產廠家

• 問

  500萬次和1000萬次拖鏈電纜從外觀上如何區分？

  答

  除非廠家在電纜印字或電纜型號上體現，否則很難區分。從名稱上，也無法判斷出500萬次拖鏈電纜和1000萬次拖鏈電纜的材料和工藝，以及電纜耐曲次數是如何得出的。

• 問

  辨別拖鏈電纜質量比較簡單的方法是看銅絲的線徑？

  答

  通過電纜導體銅絲的線徑或許可以分辨拖鏈電纜與普通電纜，但卻不能辨別拖鏈電纜的質量。有些電纜廠家不清楚拖鏈電纜之所以耐用的本質，只注重模仿拖鏈電纜的表面形式。較細的銅絲的確可以增加導體的靈活性，但拖鏈電纜并非只有銅絲。如果銅絲的線徑是拖鏈電纜質量的決定因素，那么先不說進口高端拖鏈電纜品牌，至少?lài)?guó)產拖鏈電纜品牌在導體銅絲的選用上早已經統一標準了。
